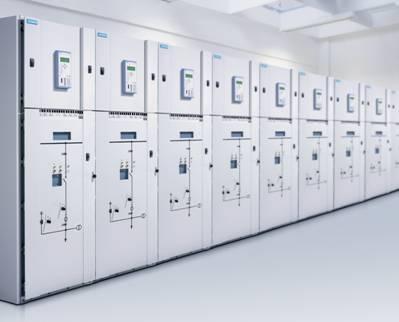

Rozdzielnica 8DH10 w izolacji SF₆

Rozdzielnica do dowolnej zabudowy typu 8DH10 jest konstrukcją prefabrykowaną, posiadającą pełne badania typu, w obudowie metalowej, do zabudowy wnętrzowej.

Dane techniczne:

• Napięcie znamionowe do 24kV
• Znamionowy prąd zwarciowy do 25kA
• Prąd znamionowy odpływów:
  • do 630A dla pola kablowego
  • do 200A dla pola transformatorowego
• prąd znamionowy szyn zbiorczych do 1250A

Przeznaczenie, cechy charakterystyczne, wymagania

Rozdzielnica jest używana do rozdziału energii w podstacjach dystrybucyjnych jako rozdzielnica zasilająca, również na terenach o niesprzyjających warunkach, takich jak:

• okręgi przemysłowe
• obszary o dużej wilgotności i zapyleniu
• w podstacjach stojących na wolnym powietrzu

Przykłady zastosowań

• Kompaktowe stacje transformatorowe np. elektrowni wiatrowych
• Porty lotnicze
• Wysokie budynki
• Oczyszczalnie ścieków
• Podstacje do podziemnej zabudowy
• Urządzenia portowe
• Przemysł samochodowy
• Przemysł naftowy
• Przemysł chemiczny
• Podstacje pod ciągami komunikacyjnymi

Bezpieczeństwo i niezawodność

• hermetycznie zamknięte obwody pierwotne niewrażliwe na brud, wilgotność i małe zwierzęta
• dostęp do wkładek bezpiecznikowych i głowic kablowych tylko przy uziemionych odpływach
• spawany zbiornik zapewnia dożywotną szczelność
• części napędów nie wymagają konserwacji – norma VDE 0670, IEC 60 694
• obsługa możliwa tylko przy zamkniętej obudowie

Rozwiązania techniczne

• Pola kablowe do dowolna konfiguracja z możliwością rozbudowy bez prac związanych z SF6
• Okapturzone trójbiegunowe obwody pierwotne w osłonie metalowej
• Blokady mechaniczne
• Izolacja gazem SF6
• Gazoszczelna spawana obudowa wykonana ze stali nierdzewnej, z wspawanymi izolatorami przepustowymi dla połączeń elektrycznych i części mechanicznych
• Nie wymaga konserwacji
• Odporna na warunki klimatyczne
• Łącznik trójpołożeniowy z funkcją rozłącznika i uziemnika szybkiego
• Łatwy montaż

Normy

Rozdzielnice 8DJ10 odpowiadają następujący m normom:

Certyfikat przydatności do stosowania w energetyce
Szczegółowa karta katalogowa do pobrania
