Rozdzielne SIMOSEC (Siemens)

Rozdzielnica SIMOSEC rozbudowywalna, modułowa

Rozdzielnice SIMOSEC są prefabrykowanymi, z badaniami typu, 3-fazowymi, metalowo-okapturzonymi rozdzielnicami wnętrzowymi zgodnie z IEC 60 298 i VDE 0670 część 6 dla pojedynczych systemów szyn zbiorczych.



Dane techniczne:

  • Napięcie znamionowe do 24kV
  • Znamionowy prąd zwarciowy do 25kA
  • Prąd znamionowy odpływów
    • do 630A np. Dla pola kablowego, pomiarowego, wyłącznikowego
    • do 1250A dla pól wyłącznikowych i sprzęgła podłużnego z rozłącznikiem
  • prąd znamionowy szyn zbiorczych do 1250A

Przeznaczenie, cechy charakterystyczne, wymagania

Zakres zastosowania

Rozdzielnice SIMOSEC są stosowane do rozdziału energii elektrycznej w sieciach o prądach pól odpływowych do 630A.

Modułowa małogabarytowa budowa umożliwia zastosowanie w:

  • stacjach sieciowych, pierścieniowych i rozdzielczych energetyki zawodowej i przemysłowej
  • budowlach publicznych np.: wieżowce, dworce, szpitale
  • instalacje przemysłowe

Przykłady zastosowań

  • elektrownie wiarowe
  • lotniska
  • stacje metra
  • oczyszczalnie ścieków
  • porty
  • podstacje trakcyjne
  • przemysł samochodowy
  • rafinerie
  • przemysł chemiczny
  • elektrociepłownie blokowe
  • przemysł włókienniczy i spożywczy
  • rozdzielnie zasilania awaryjnego


Budowa modułowa

  • pojedyncze pola, dowolnie ustawiane i rozbudowywane
  • Opcja: przedziały niskiego napięcia w 2 wykonaniach

Technika

  • Rozdzielnica wnętrzowa, powietrzna z bezobsługowymi łącznikami w izolacji gazowej
  • 3-biegunowa metalowa osłona
  • Ustawienie faz "jedna za drugą"
  • Bez izolacji poprzecznej pomiędzy fazami
  • System szyn zbiorczych w górnej części rozdzielnicy
  • Powietrzna izolacja szyn i przyłącza kablowego
  • Rozłącznik trójpołożeniowy z powietrznie izolowanym przyłaczem pierwotnym i gazową izolacją części łączeniowej
  • Wyłącznik próżniowy 3AH5, do 630A, zabudowany na stałe w szczelnym metalowym zbiorniku z gazem
  • Wyłącznik próżniowy 3AH6 w izolacji powietrznej, do 630A, łatwo wysuwalny po poluzowaniu śrub mocujących
  • Szczelnie zaspawany pojemnik ze stali szlachetnej dla łączników z zaspawanymi przepustami dla przyłączy elektrycznych i elementów mechanicznych
  • Częściowo lub całkiem oddzielone przedziały
  • Rozprzężenie gazów połukowych

    • Do tyłu lub do góry
    • Osobno dla każdego przedziału

  • Przyłącze kablowe w izolacji powietrznej, system dla głowic tradycyjnych
  • 3-fazowy przekładnik prądowy montowany bocznie na izolatorach przepustowych
  • Zintegrowana nisza niskiego napięcia (standard) do wykorzystania dla np.

    • Złączy, bezpieczników, przycisków
    • zabezpieczeń
    • Opcja: nakładany przedział niskiego napięcia
    • Opcja: ogrzewanie pola przy utrudnionych warunkach otoczenia, np.: przy dużym obroszeniu

Rozdzielenica SIMOSEC

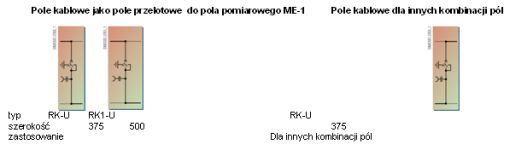

Pole kablowe typu RK

Bezpieczeństwo ludzi
  • wszystkie operacje łączeniowe wykonywane przy zamkniętych osłonach
  • częściowo lub całkiem oddzielone przedziały
  • bezpieczniki mocy oraz głowice kablowe dostępne po uziemieniu odpływu
  • blokady mechaniczne
  • pojemnościowe wskaźniki napięcia na odpływach dla stwierdzenia jego braku
  • możliwe uziemienie odpływu poprzez uziemnik szybki

Przedział szyn zbiorczych

  • szyny zbiorcze
  • nakładki izolacyjne (dla napięć >12 kV)
  • izolator przepustowo - wsporczy

Bezpieczeństwo obsługi

  • komponenty takie jak np.: napędy, rozłączniki, wyłączniki próżniowe wypróbowane w przeciągu wielu lat
  • pola z wydzielonymi przedziałami (przegrody metalowe pomiędzy szynami a łącznikiem oraz łącznikiem a przedziałem kablowym)
  • pola z częściowo wydzielonymi przedziałami pomiędzy łącznikiem a przedziałem przyłącza kablowego
  • szczelny łącznik trójpozycyjny z izolowanymi gazowo funkcjami łączeniowymi

    • hermetycznie zaspawany zbiornik z gazem
    • bez izolacji poprzecznej pomiędzy fazami
    • wspawane przepusty dla przyłączy kablowych, szyn zbiorczych i przeniesienia napędu

  • napęd łącznika na zewnątrz zbiornika z gazem
  • napęd jest bezobsługowy wg VDE0670 część I1000/IEC60694
  • wskaźniki położenia zintegrowane ze schematem synoptycznym
  • zabezpieczenie przed błędami łączeniowymi poprzez blokady

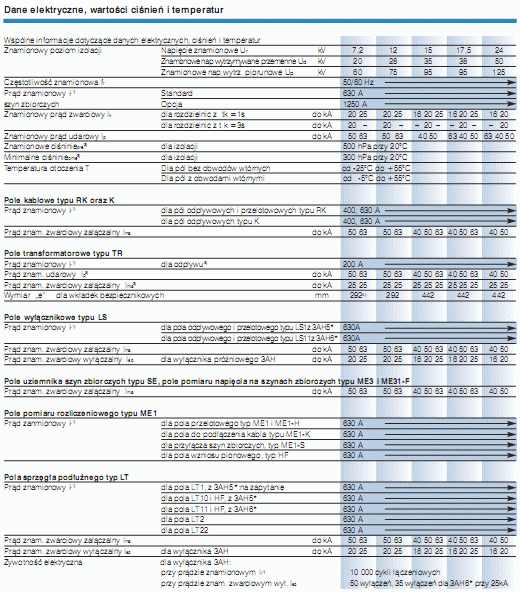

Dane techniczne

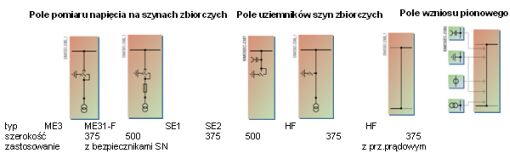

Rozdzielnica SIMOSEC - program produkcji
