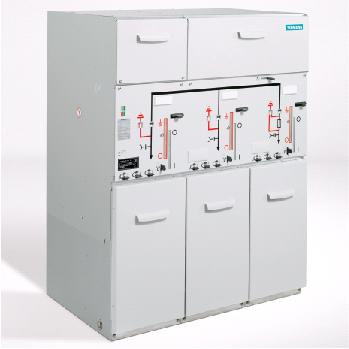

Rozdzielnica 8DJ20 w izolacji SF₆

Rozdzielnica z aparaturą rozłącznikową typu 8DJ20 jest konstrukcją prefabrykowaną, posiadającą pełne badania typu, w obudowie metalowej, do zabudowy wnętrzowej.

Dane techniczne:

• Napięcie znamionowe do 24kV
• Znamionowy prąd zwarciowy do 25kA
• Prąd znamionowy odpływów:
  • do 630A dla pola kablowego
  • do 200A dla pola transformatorowego
• prąd znamionowy szyn zbiorczych do 630A

Przeznaczenie, cechy charakterystyczne, wymagania

Rozdzielnica jest używana do rozdziału energii w podstacjach, również na terenach o niesprzyjających warunkach, takich jak:

• okręgi przemysłowe
• obszary o dużej wilgotności i zapyleniu
• w podstacjach stojących na wolnym powietrzu

Wykonanie podstawowe

• Przyłącza kablowe transformatorowe z przodu i od dołu (standard)
• Blokady mechaniczne
• Wskaźnik „gotowości eksploatacyjnej”
• Pojemnościowy system pomiaru napięcia w odpływach kablowych

Przykłady zastosowań

• Kompaktowe podstacje
• Kompaktowe stacje transformatorowe np. elektrowni wiatrowych
• Podstacje w garażach i piwnicach
• Podstacje do podziemnej zabudowy
• Podstacje do zabudowy w miejscach trudno dostępnych o bardzo małych wymiarach
• Podstacje pod ciągani komunikacyjnymi

Bezpieczeństwo i niezawodność

• hermetycznie zamknięte obwody pierwotne niewrażliwe na brud, wilgotność i małe zwierzęta
• dostęp do wkładek bezpiecznikowych i głowic kablowych tylko przy uziemionych odpływach
• spawany zbiornik zapewnia dożywotną szczelność
• części napędów nie wymagają konserwacji – norma VDE 0670, IEC 60 694
• obsługa możliwa tylko przy zamkniętej obudowie

Rozwiązania techniczne

• Rozdzielnica w wykonaniu do 5 pól
• Rozdzielnice dostępne są w dwóch wysokościach: 1200/1400mm
• Okapturzone trójbiegunowe obwody pierwotne w osłonie metalowej
• Izolacja gazem SF6
• Gazoszczelna spawana obudowa wykonana ze stali nierdzewnej, z wspawanymi izolatorami przepustowymi dla połączeń elektrycznych i części mechanicznych
• Nie wymaga konserwacji
• Odporna na warunki klimatyczne
• Łącznik trójpołożeniowy z funkcją rozłącznika i uziemnika szybkiego
• Łatwy montaż

Normy

Rozdzielnice 8DJ20 odpowiadają następujący m normom:

Certyfikat przydatności do stosowania w energetyce
Szczegółowa karta katalogowa do pobrania
