SIVACON S8 z szynami zbiorczymi na górze do 6300A

Wszechstronne bezpieczeństwo:

Elementy z badaniem typu do rozdziału energii


Cechy rozdzielnic:

  • Standardowe moduły z badaniem typu (TTA)
  • 3- i 4-biegunowy system szyn zbiorczych do 6300A
  • Znamionowy wytrzymywany prąd udarowy lpk do 330kA
  • Różnorodne możliwości kombinacyjne adaptacji
  • Wprowadzenie kabli od góry, dołu lub z tyłu
  • Opcjonalny montaż przyścienny, wolnostojący
  • Odpowiedni do wymagań klienta podział wewnętrzny od formy 1 do formy 4b (IEC 60439-1)
  • Elementy wysuwne, wtykowe i montowane na stałe nadające się do łączenia w jednej celce (technika zabudowy uniwersalnej)

Zawsze elastycznie:

SIVACON S8 dopasowuje się do wymagań

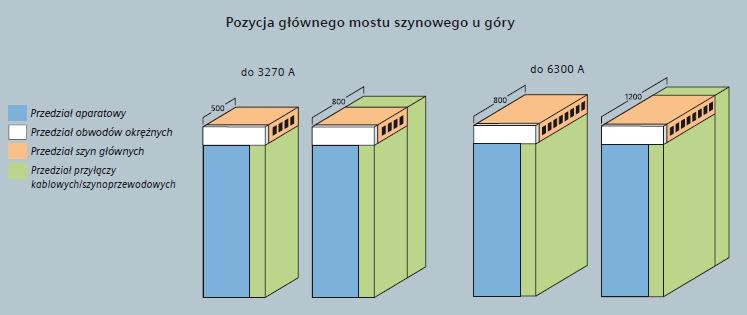

  • Uniwersalne położenie szyn zbiorczych na górze celki
  • Kombinacje różnych systemów instalacji aparatów w jednej celce
  • Wynikająca z praktyki separacja wewnętrzna przedziałów funkcjonalnych
  • Bezobsługowe połączenia szyn głównych

- główny most szynowy w osobnym przedziale, odseparowanym od innych przedziałów
- ścianki oddzielające sąsiednie celki



Szkielet i obudowa:

Dokładnie i stabilnie

Rama – zawierająca wszystkie elementy konstrukcji celki, składa się ze stabilnych
profili stalowych połączonych za pomocą śrub.

  • Rzędy otworów w postaci rastra umieszczone na całej wysokości i szerokości ramy w rozstawie 25mm, które umożliwiają indywidualną konfigurację
  • Opatentowany system zamków i zawiasów zapewniający bezpieczeństwo personelu
  • Uniwersalny system zawiasów, który umożliwia prostą zamianę kierunku otwarcia drzwi
  • Kąt otwarcia drzwi do 125o (188o przy montażu wolnostojącym)
  • Drzwi z zamkiem dwupołożeniowym lub z zamkiem w postaci dźwigni obrotowej
  • Cokół 100 lub 200mm
  • Płyty górne z systemem odprowadzania ciśnienia
  • Wysokości ram: opcjonalnie 2000 mm lub 2200mm

Wykończenie powierzchni

  • Szkielet, cokół - cynkowane
  • Obudowa - cynkowana
  • Ściany boczne, drzwi, osłony cokołu - malowane proszkowo RAL 7035 elementy konstrukcji w kolorze niebiesko-zielonym

Materiał

Szkielet i obudowa wytwarzane są z blachy stalowej o następujących grubościach:

Szkielet, cokół: 2,5mm
Obudowa: 2,0mm
Drzwi: 2,0mm
Płyty rozdzielające, płyty podłogowe: 1,0mm

Stopnie ochrony wg IEC 60529:

IP 30, IP31, IP41 wentylowane
IP 54 nie wentylowane
