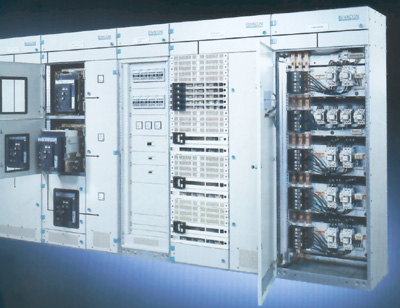

SIVACON 8PT z szynami zbiorczymi na górze (do 7400A)

Wszechstronne bezpieczeństwo:
Elementy z badaniem typu do rozdziału energii



Cechy rozdzielnic:

  • Standardowe moduły z badaniem typu (TTA)
  • Jednolite położenie szyn zbiorczych na górze celki
  • 3- i 4-biegunowy system szyn zbiorczych do 7400 A
  • Znamionowy wytrzymywany prąd udarowy lpk do 375 kA
  • Duża głębokość przedziału aparatowego do zabudowy uniwersalnej
  • Modularna budowa przedziałów aparatowych
  • Ustawienie z dostępem jedno- i dwustronnym
  • Wprowadzenie kabli od góry lub od dołu
  • Przyłączanie kabli od przodu lub od tyłu



Zawsze elastycznie:
SIVACON dopasowuje się do wymagań
  • Jednorodne położenie szyn zbiorczych na górze celek
  • Dowolne wyposażanie przedziałów aparatowych, niezależnie id systemu szyn zbiorczych i głębokości celki
  • Dostosowana do potrzeb separacja wewnętrzna przedziałów funkcjonalnych (od Formy 1 do Formy 4, zgodnie z IEC 60439-1)
  • Duża głębokość przedziałów aparatowych

Optymalne dopasowanie do dostępnego miejsca:

  • Ustawienie przyścienne lub wolnostojące
  • Wprowadzenie kabli do wyboru od góry lub od dołu
  • Przedziały kablowe od przodu lub od tyłu
  • Dobry dostęp do szyn zbiorczych



Szkielet i obudowa:
Dokładnie i stabilnie



  • Dookólne otworowanie z rastrem 25 mm do zabudowy indywidualnej
  • Dostosowany do wszystkich potrzeb system drzwiowy
  • Kąt otwarcia drzwi do 180o
  • Sprężynowe zamki obrotowe niezawodnie uniemożliwiające przypadkowe otwarcie drzwi
  • Płyty dachowe z otworami wydmuchowymi
Wykończenie powierzchni:
Do wyboru: malowane proszkowe, malowane na mokro, cynkowane

Materiał:
Szkielet i obudowa wytwarzane są z blachy stalowej o następujących grubościach:
Szkielet: 2,5 mm
Obudowa: 2,0 mm

Stopnie ochrony wg IEC 60529
IP 30, IP 31, IP 40, IP 41, IP 42 wentylowane
IP40, IP 54 nie wentylowane



Wymiary celki (bez obudowy)
Wysokość celki
(mm)
Szerokość celki
(mm)
Głębokość celki
(mm)
2200 400, 600, 800, 1000, 1200 600, 800, 1000, 1200
2600 400, 600, 800, 1000, 1200 800, 1000, 1200



Różne systemy szyn zbiorczych:
Odpowiedź na różne wymagania



  • Położenie szyn zbiorczych u góry
  • System szyn zbiorczych na prądy znamionowe do 7400 A
  • Wynikające z praktyki stopniowanie prądów znamionowych
  • Znamionowy wytrzymywany prąd udarowy lpk do 375 kA
  • Separacja przedziału szynowego od przedziału aparatowego
  • Miejsca łączenia jednostek transportowych z łatwym dostępem od góry
  • Bariery przeciwłukowe do ograniczenia skutków działania łuku

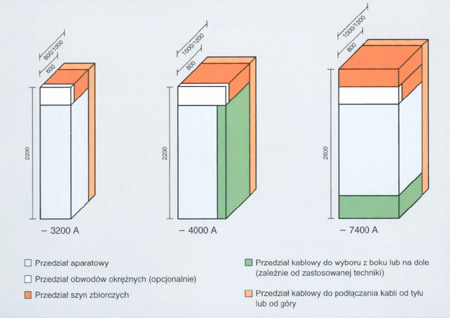

System szyn zbiorczych



Technika wyłącznikowa:
Zwarta, pewna i przyjazna dla użytkownika



Zwarta i pewna Przyjazna z 3 WL

  • Wysoki stopień bezpieczeństwa dzięki standardowym modułom z badaniem typu (TTA)
  • Położenie testu i odłączenia przy zamkniętych drzwiach
  • Wyłączniki zabudowane w oddzielnych przedziałach z niezależnymi drzwiami
  • Optymalne warunki przyłączenia dla każdego zakresu prądu znamionowego
  • Przyłącze kablowe od góry lub od dołu

Dla zakresu prądów znamionowych od 630 do 6300 A stosuje się zabudowane na stałe lub wysuwne wyłączniki Siemensa z serii 3W.

To oznacza:

  • Dowolny wybór kierunku zasilania bez wpływu na parametry techniczne
  • Wysoka krótkozwłoczna wytrzymałość prądowa do 400 ms dla selektywnej czasowo ochrony przeciwzwarciowej gwarantuje pewne działanie tych części rozdzielnicy, które nie są poddane działaniu prądu zwarciowego
  • Ochrona zwarciowa z krótkozwłocznym sterowaniem selektywnością (ZSS) przy bardzo krótkich czasach opóźnienia (50 ms) niezależnie od ilości poziomów stopniowania
  • Wskaźnik LCD prądu roboczego na panelu (bez amperomierzy i przekładników prądowych)
  • Wskazania i obsługa przy zamkniętych drzwiach



Zabudowa stała:
Ekonomiczna, pewna i elastyczna



Wymiary / budowa celek

Wyłącznik 3RV / 3VL
i rozłącznik
bezpiecznikowy 3NP
Boczne prawe przyłącze
Kablowe

Odpływy kablowe w technice modularnej

Modularne odpływy kablowe umożliwiają zabudowę opłacalną ekonomicznie. Zmiany i adaptacje wymuszone przez warunki pracy są łatwe do przeprowadzenia.
  • Dowolne wyposażenie w wyłączniki lub rozłączniki bezpiecznikowe
  • Dowolna kombinacja odpływów kablowych w jednej celce
  • Bezstopniowo regulowane płyty montażowe dla jednolitej płyty czołowej
  • Odpływy kablowe z pomiarem prądu i bez
  • Wskazania i obsługa przy zamkniętych drzwiach



Odpływy kablowe w technice przedziałowej

Technika przedziałowa ze swoim podziałem na oddzielne przedziały dla każdego wyłącznika oferuje podwyższony stopień aktywnego bezpieczeństwa dla instalacji i obsługi.
  • Oddzielne przedziały z indywidualnymi drzwiami dla każdego wyłącznika
  • Wyłączniki 3VL z podstawą wtykową lub bez niej
  • Wysoka forma separacji wewnętrznej aż do Formy 4 typ 7 zgodnie z BS EN 60439 (dławica kablowa w każdej jednostce funkcjonalnej)
  • Optymalne warunki przyłączania w tylnym przedziale kablowym
Wymiary / budowa celek

Wyłącznik 3RV / 3VL
Przyłącze kablowe z tyłu



Przełączalne listwowe rozłączniki bezpiecznikowe
Dzięki swojej zwartej konstrukcji i modularnej budowie listwowe rozłączniki bezpiecznikowe
dają możliwość optymalnej zabudowy w odniesieniu do uzyskiwanej gęstości upakowania.
  • Odpływy kablowe do 630 A z/bez pomiaru prądu
  • Zabudowa do 25 odpływów w jednej celce
  • Beznapięciowa wymiana bezpieczników
Wymiary / budowa celek

Listwowe rozłączniki bezpiecznikowe 3NJ4
Przyłącze kablowe z boku po prawej stronie



Technika listew wtykowych 3NJ6:
Szybki montaż, zawsze bezpiecznie



  • Wysoki stopień bezpieczeństwa dzięki standardowym modułom z badaniem typu (TTA)
  • Wtykowe styki po stronie zasilającej umożliwiające szybką wymianę
  • Listwy do odpływów kablowych do 630 A dostępne w wersjach:
    Moduł bezpiecznikowy z bezpiecznikami
    Rozłącznik bezpiecznikowy z pojedynczą przerwą
    Rozłącznik bezpiecznikowy z podwójną przerwą
    Rozłącznik
  • Duża gęstość upakowania do 34 odpływów w celce
  • Beznapięciowa wymiana bezpieczników
  • System szyn wtykowych z zabezpieczeniem przed dotykiem
  • Przedział kablowy o szerokości 400 i 600 mm
  • Stopień ochrony do IP 40
  • Możliwość wymiany odpływów bez wyłączania rozdzielnicy

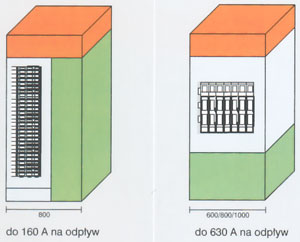

Wymiary / budowa celek

Wtykowe listwy rozłącznikowe 3NJ6
Boczne prawe przyłącze kablowe



Pole do dowolnego zastosowania:
Dużo przestrzeni dla elastyczności



Wymiary / budowa celek

Pole do dowolnego zastosowania
do 1200 A

  • 3- 4-biegunowy system szyn zbiorczych pola
  • Prądy znamionowe do 1200 A
  • Znamionowy wytrzymywany prąd krótkotrwały lcw do 65 kA
  • Drzwi pełnowymiarowe lub przedziałowe
  • Podział na przedziały
  • Różnorodne elementy montażowe



Dane techniczne:
Wszystko na jeden rzut oka



Normy i ustalenia Rozdzielnica niskiego napięcia z badaniem typu (TTA)
Sprawdzenie zachowania przy zakłóceniach wewnętrznych (zakłócenia łukowe)
IEC 60439-1, DIN EN 60439-1
(VDE 0660 Teil 500)
IEC 61641, VDE 0660 część 500, dodatek 2
Odstepy izolacyjne i drogi upływu Znamionowe wytrzymywane napiecie impulsowe (Uimp) 8 kV
Kategoria przepięciowa III
Stopień zabrudzenia 3
Znamionowe napiecie izolacji (Ui) 1000 V
Znamionowe napięcie łączeniowe (Ue) do 690 V
Prądy znamionowe (In)
Szyny zbiorcze (3- i 4-biegunowe)
Główne szyny zbiorcze poziome Prąd znamionowy do 7400 A

Znamionowy wytrzymywany prąd udarowy (lpk) do 375 kA

Znamionowy wytrzymywany prąd ukrótkotrwały (lcw)
do 150 kA, 1s
do 120 kA, 3s
Szyny zbiorcze pionowe w technice wyłącznikowej Prąd znamionowy do 6300 A

Znamionowy wytrzymywany prąd udarowy (lpk) do 250 kA

Znamionowy wytrzymywany prąd ukrótkotrwały (lcw)
do 100 kA, 1s
do 80 kA, 3s
Szyny zbiorcze pionowe przy zabudowie stałej Prąd znamionowy do 1400 A

Znamionowy wytrzymywany prąd udarowy (lpk) do 163 kA

Znamionowy wytrzymywany prąd ukrótkotrwały (lcw)
do 65 kA*, 1s
do 50 kA, 1s
Szyny zbiorcze pionowe w technice listew wtykowych 3NJ6 Prąd znamionowy do 2100 A

Znamionowy wytrzymywany prąd udarowy (lpk) do 110 kA

Znamionowy wytrzymywany prąd ukrótkotrwały (lcw) do 50 kA*, 1s
Prądy znamionowe aparatury Wyłączniki do 6300 A
Odpływy kablowe do 630 A
Separacja wewnętrzna Formy 1 do 4 IEC 60439-1, dział 7.7, DIN EN 60439-1
Wykończenie powierzchni Elementy szkieletu cynkowane / malowane proszkowo / malowane na mokro
Obudowa cynkowane / malowane proszkowo / malowane na mokro
Drzwi malowane proszkowo / malowane na mokro
Stopień ochrony wg IEC 60529, EN 60529 IP 30 do IP 54
Wymiary Wysokośc: 2200, 2600 mm (z nadstawką celki)

Szerokość: 400, 600, 800, 1000, 1200 mm

Głębokość: 600, 800, 1000, 1200 mm
* Znamionowy warunkowy prąd zwarciowy lcc do 100 kA
