Rozdzielnica CLS - w izolacji powietrznej

Informacje ogólne


Rozdzielnice typu CLS przeznaczone są do rozdziału energii elektrycznej o częstotliwości sieciowej 50Hz, przy napięciu znamionowym do 24kV w sieciach rozdzielczych energetyki przemysłowej i zawodowej, a także jako rozdzielnice w stacjach transformatorowych typowych oraz w rozwiązaniach indywidualnych. Uniwersalna konstrukcja pozwala na montaż rozdzielni w budynkach praz przenośnych stacjach kontenerowych.


Do podstawowych zalet rozdzielnic typu CLS średniego napięcia w izolacji powietrznej należą:

  • maÅ‚e wymiary zewnÄ™trzne;
  • możliwość dowolnej konfiguracji;
  • możliwość wyposażenia rozÅ‚Ä…czników w napÄ™dy silnikowe;
  • peÅ‚ne bezpieczeÅ„stwo obsÅ‚ugi;
  • sygnalizacja obecnoÅ›ci napiÄ™cia poprzez izolatory reaktancyjne;
  • niezawodność pracy;
  • dÅ‚ugotrwaÅ‚a praca bez zbÄ™dnych zabiegów konserwacyjnych;
  • wysoka odporność na korozjÄ™ z uwagi na zastosowanie odpowiednich powÅ‚ok malarskich;
  • Å‚atwy i szybki dostÄ™p do urzÄ…dzeÅ„ rozdzielnicy dla nadzoru i konserwacji.



Podstawowe dane techniczne:



Napięcie znamionowe,  [Ur]

do 24kV
Częstotliwość znamionowa, [fr]

50Hz
Liczba faz,

3
Poziom znamionowy izolacji, [Up/Ud]

125kV / 50kV
Prąd znamionowy ciągły, [Ir]

do 630A
PrÄ…d znamionowy szczytowy wytrzymywany pola liniowego, szyn zbiorczych, uziemnika [Ip]

40kA
Prąd znamionowy krótkotrwały wytrzymywany pola liniowego, szyn zbiorczych, uziemnika [Ik] w ciągu 1s

16kA
Prąd znamionowy szczytowy wytrzymywany połączeń uziemiających [Ip]

35kA
Prąd znamionowy krótkotrwały wytrzymywany połączeń uziemiających [Ik] w ciągu 1s

14kA
Stopień ochrony osłon

IP3X
Prąd znamionowy wyłączalny pola liniowego w obwodzie o małej indukcyjności n=10

630A
Prąd znamionowy wyłączalny przechodni zestawu rozłącznika z bezpiecznikami, w polu transformatorowym

820A
Kategoria ciągłości pracy

LSC1



Rozdzielnica CLS została przebadana na zgodność z normą PN-EN 62271-200:2012.
Na tej podstawie otrzymała Certyfikat zgodności nr 085/2013 wystawiony przez Instytut Energetyki w Warszawie.



Identyfikacja oznaczeń rozdzielnic typu CLS



Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o.



Budowa rozdzielnicy


Budowa rozdzielnicy pozwala na dowolne konfigurowanie ustawień kolejności poszczególnych pól. Możliwa jest także rozbudowy rozdzielnicy o koleje szafy.
Rozdzielnica CLS w podstawowej konfiguracji podzielona jest na następujące pola:

  • Pole liniowe,
  • Pole pomiarowe,
  • Pole transformatorowe.

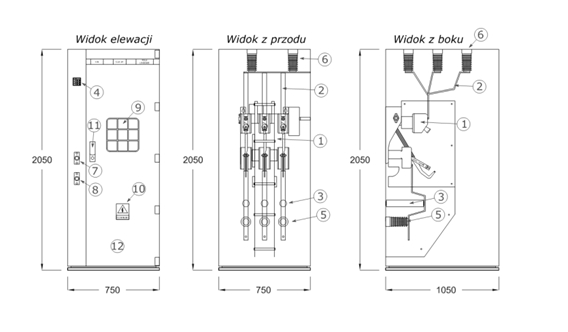

1) Pole liniowe "PL"

Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o. Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o.



2) Pole pomiarowe "PP"

Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o. Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o.



3) Pole transformatorowe "PT"

Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o. Rozdzielnica średniego napięcia w izolacji powietrznej typu CLS produkowana przez firmę Taurus-Technic Sp. z o.o.
